產品中心

我們?yōu)榭蛻?hù)提供各種品質良好的建筑與礦山破碎設備,并對各種型號設備進行優化 組合滿足不同工藝需求。

60s人工響應 30min內給予技術答復 24H免費提供方案

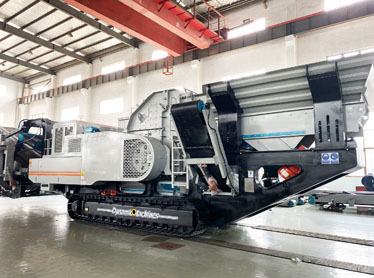

移動反擊式破碎站

≤650mm 進料粒度 :

80-360t/h 生產能力 :

上海騰重移動反擊式破碎站主機采用重型轉子、大容量破碎腔、厚重反擊板、合金高耐磨板錘、液壓開啟裝置等獨特設計,使其擁有較大的破碎能力和破碎比,質量穩定,生產成本低和運行維護便捷等特點。
可破碎抗壓強度不超過320兆帕的礦石、巖石。經破碎的產品呈立方體,針片狀含量低,幾乎無內裂縫。
產品介紹

產品優勢

產品應用

技術參數

產品介紹

采用智能化無線遙控裝置,自行履帶行走,可單人遙控操作上下普通平板拖車,實現快速轉場作業。

破碎機后架由液壓開啟,便于檢修維護,側卸料皮帶可拆疊。重型轉子,高耐磨材料,大破碎腔,使其進料粒度大,產品穩定,產量高,粒形好,破碎比大??筛鶕?jù)客戶需要,選配除鐵器或返料系統或板式喂料系統。


產品優勢
1、重型轉子,高耐磨材料,大破碎腔,使其進料粒度大,產品穩定,產量高,粒形好,破碎比大。
2、破碎機后架由液壓開啟,便于檢修維護,側卸料皮帶可拆疊。
3、采用智能化無線遙控裝置,自行履帶行走,可單人遙控操作上下普通平板拖車,實現快速轉場作業。
4、可根據客戶需要,選配除鐵器或返料系統或板式喂料系統。

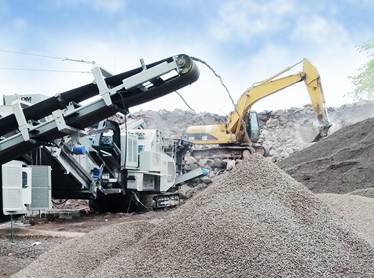

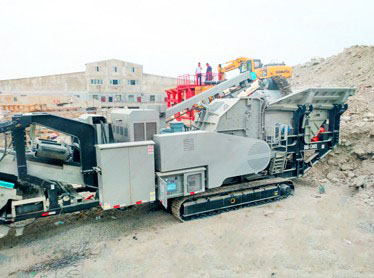

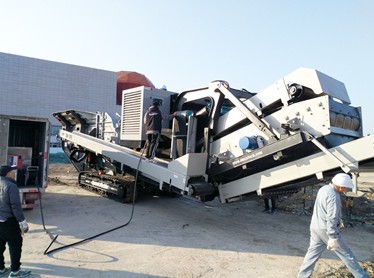

產品應用
技術參數
型號Model TZI100RS TZI130RS TZI160RS
喂料設備
喂料能力t/h 250 400 400
最大喂料尺寸mm 550 650 650
喂料高度mm 3800 3800 3800
料斗容積m3 9 9 9
振動喂料機
規格功率kw 4100x1050 4.5x2 4100x1050 4.5x2 4100x1050 4.5x2
破碎機
反擊破碎機型號 l1010 l1313 l1316
最大進料粒度mm 500 600 600
逬料口尺寸mm 1100x800 1240x990 1630x990
破碎機功率kw 160 200-220 250-280
廢料皮帶機
規格 B650x3.3M B650x3.3M B650x3.3M
功率kw 3 3 3
主皮帶機
規格 B1000x10M B1000x13.2M B1000x13.2M
功率kw 11 7.5x2 7.5x2
振動篩
規格 4000x1600 5000x1700 5000x1700
功率kw 3.06x2 3.06x2 3.06x2
成品皮帶機
規格 B1400x4.8M B1400x5.7M B1400x5.7M
卸料高度mm 2850 2850 2850
功率kw 7.5 7.5 7.5
返料過渡皮帶機
規格功率kw B500x3.5M 3 B500x3.6M 3 B500x3.6M 3
返料皮帶機
規格功率kw B500x9.45M 4 B500x10.3M 4 B500x10.3M 4
整機
行走發動機功率kw 單76,雙280 單76,雙320 單76,雙360
整機重量t 單53,雙55 單58,雙60 單59,雙61
處理能力t/h 80-220 150-300 180-360
運輸尺寸長x寬x高m 17.3x3.8x3.8 18x3.8x3.8 18x4x3.8
外接電源功率kw 213 251-271 302-332
